FM-GTQ型管道噪聲探測器

　　FM-GTQ型管道噪聲探測器使用說明

　　請仔細閱讀此說明，并按照說明書安裝與使用!

　　一、功能介紹

　　管道噪聲探測器(Pipe Noise Detector)是釆用增敏結構的超高靈敏度壓電式傳感技術原理的專用于管道泄漏噪聲監測的儀器。

　　它通過高精度數據釆集、環境噪聲自適應處理，將感應區域監測到的微震或者管道噪聲進行信號預處理并進行初步判斷，并將處于合 理區間內的信號通過低功耗無線方式發送到云端的服務器，有服務器 中內含的泄漏分析算法依照管道特點給出分析結果，并給出泄漏可能 的置信度。

　　管道噪聲檢測儀及其后端分析系統主要具有以下功能:

　　(1) 強磁體自吸式上電檢測;

　　(2) 柔性接觸面，與管道接觸更加緊密;

　　(3) 軟件任意配置監測參數;

　　(4) 支持無線NB遠傳、Lora近端通訊及type-C本地通訊;

　　(5) 泄漏信號分析準確;

　　(6) 大容量鋰電池可充電;

　　(7) 紅藍雙色指示燈，釆樣與通訊過程明確;

　　(8) 服務端軟件B/S方式展示，跨平臺操作;

　　(9) 固件可升級。

　　二、參數特性

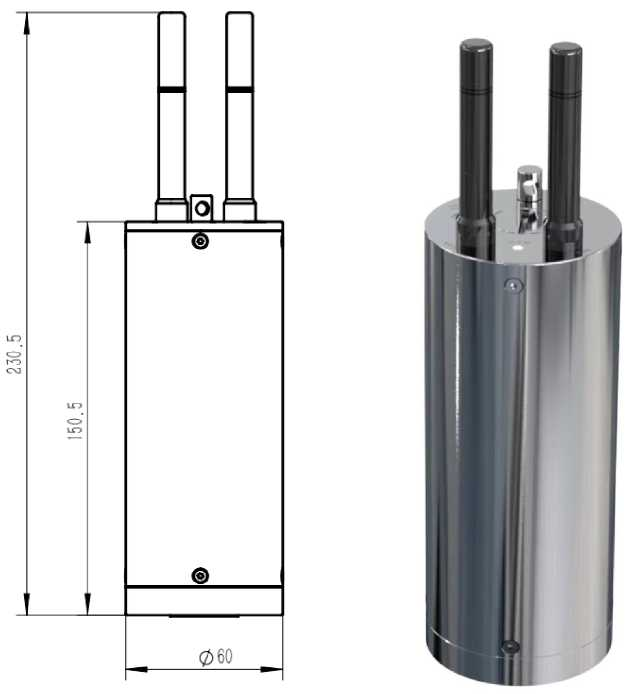

　　三、外觀與說明

　　FM-GTQ型管道噪聲探測器總高度220.5mm,直徑60mm。頂部安裝 有NB-iot及Lora天線;底部為強磁鐵;頂部帶吊環螺釘便于探測管 道內安裝;頂部堵頭螺母擰開后為type-C充電口，支持客戶端本地 連接;頂部具有指示燈，充電時亮紅燈，信號釆集時亮紅燈，信號發 送時藍燈閃爍。

　　四、使用注意事項

　　為了方便您的使用，請注意以下事項:

　　1、 管道噪聲探測器底部連接內部敏感元件壓電陶瓷，屬于易碎 物品，運輸或搬運中需要對底部進行保護，用海綿之類柔性物體包覆 (使用中除去)，使用過程中嚴禁高處掉落，以免損壞。

　　2、 管道噪聲探測器使用Lora+NB-iot+type-C通訊，無線通訊方 式使用環境不能屏蔽信號。

　　3、 管道噪聲探測器承受z大水壓為0.5MPa，壓力超出z大值可 能造成內部結構損壞，并危及系統的使用安全。

　　4、 當系統提示缺電時，應該及時充電，充電口 type-C位于頂部 堵頭螺母內，充電時指示燈亮紅燈，充完電后應及時擰緊頂部堵頭螺 母，并注意堵頭密封圈是否掉落!

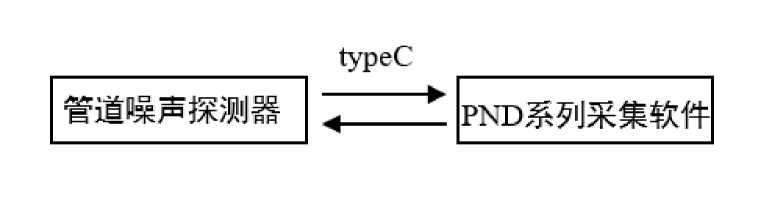

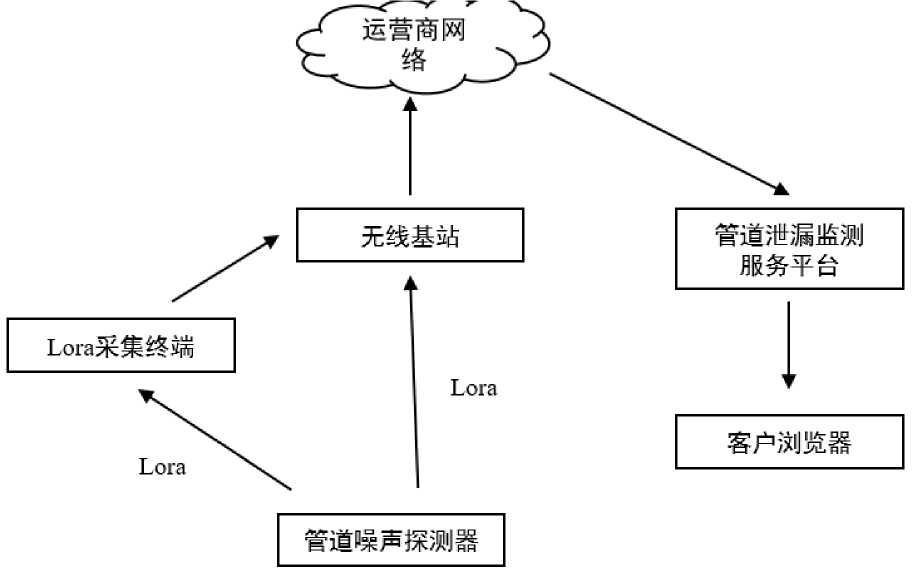

　　五、通訊拓?fù)?/strong>
