揚塵實時監測解決方案

　　一、系統概述

　　系統可以對環境中溫度、濕度、風速、風向、噪聲、PM2.5及PM10等多個數據進行采集，并通過LED屏實時顯示，同時按照客戶要求對數據進行處理與數據傳輸。

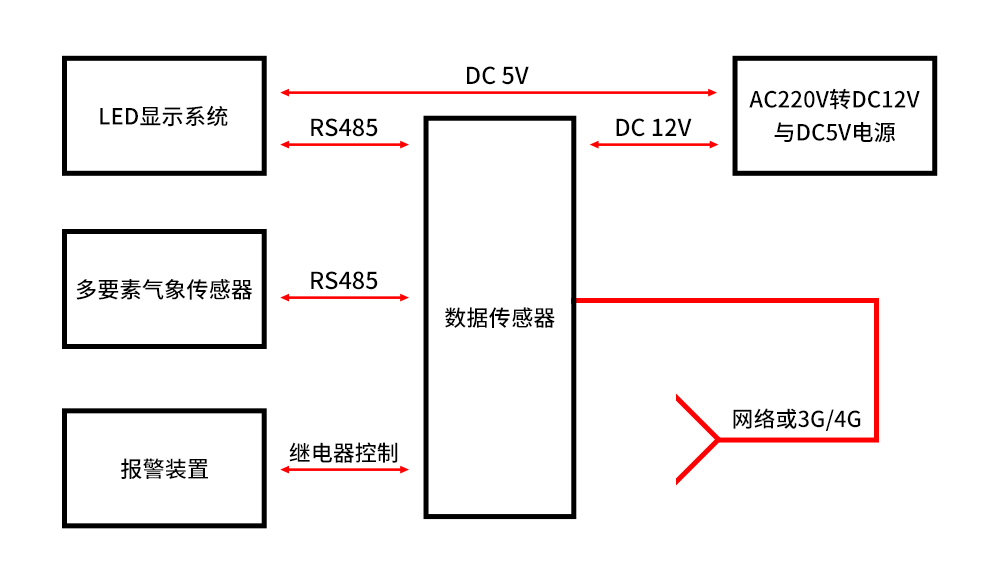

　　二、系統組成

　　系統的基本組成有，電源控制系統、數據采集器、各類氣象環境傳感器、LED屏顯示系統。

　　1)電源控制系統，負責AC220V電源的接入、保護與轉接輸出，其中AC220V電源的輸出給LED屏顯示系統提供電源, AC220V轉DC12V給數據采集器提供電源;

　　2)數據采集器，是整個系統的核心部分。首先，負責各類氣象環境傳感器的數據讀取與數據處理，在本方案中各類氣象環境數據通過數據采集器處理后輸出給LED屏顯示系統;其次，可以對LED屏顯示系統實現靈活的控制和管理;還有，各種開關量的輸出，例如空氣質量超標報警與報警裝置控制安裝等;.后，數據采集器還具備基本網絡與3G/4G通信功能。

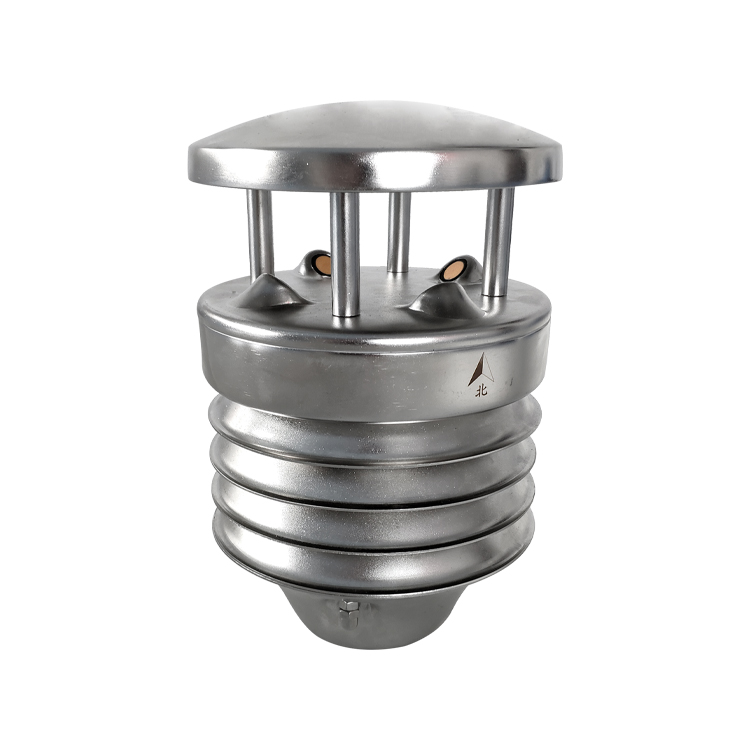

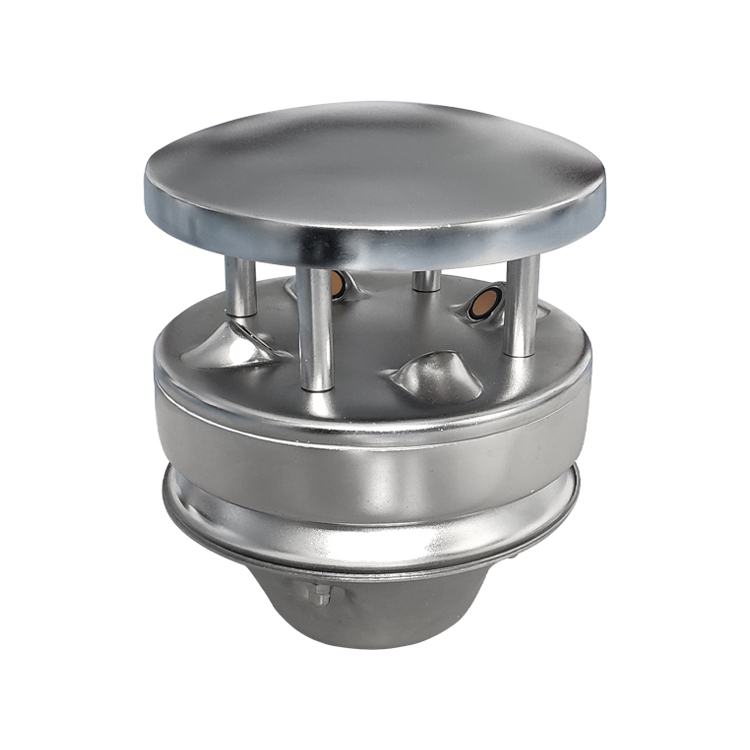

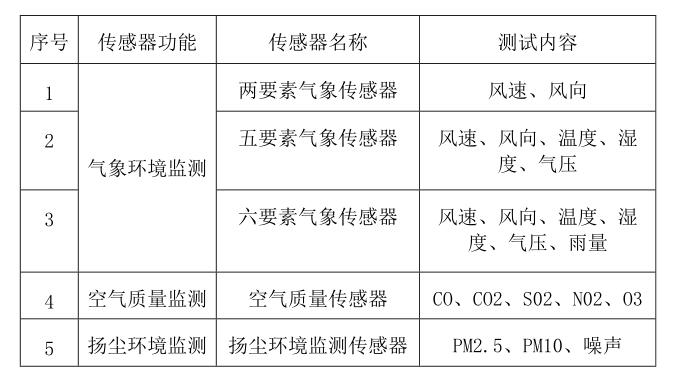

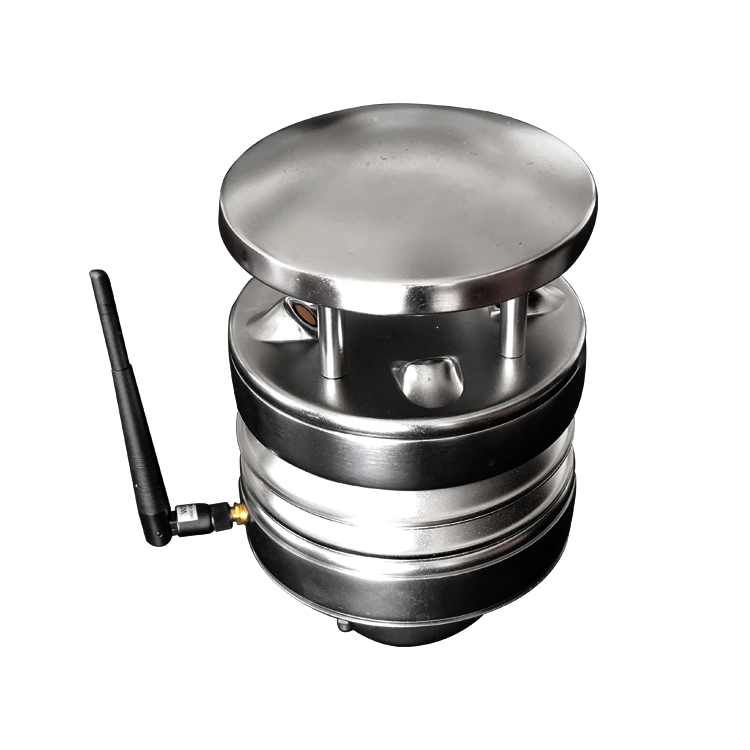

　　3)氣象環境傳感器，我公司可以提供各類氣象傳感器、空氣質量傳感器與揚塵環境監測傳感器，具有成熟的產品生產線，也可以根據客戶的需求做定制產品。

　　4)LED屏顯示系統，包括LED屏、電源與控制卡等。LED屏根據安裝的位置分為戶外、半戶外與室內，色彩分為單色、雙色與彩色，尺寸及規格可以定制，

　　三、工程案例

　　本方案保護系統組成的四大部分，電源系統、數據采集器、6要素氣象傳感器、LED屏顯示系統。LED屏選用P10單色全戶外LED屏，一共6塊，組成3*2LED屏，屏寬105cm，屏高41cm(帶邊框)，這樣大小的屏可以顯示2行完整地氣象數據名稱、數據與單位，然后進行切屏循環顯示。
